資料 ダウンロード
カタログ表紙をクリックするとPDFが開きます。

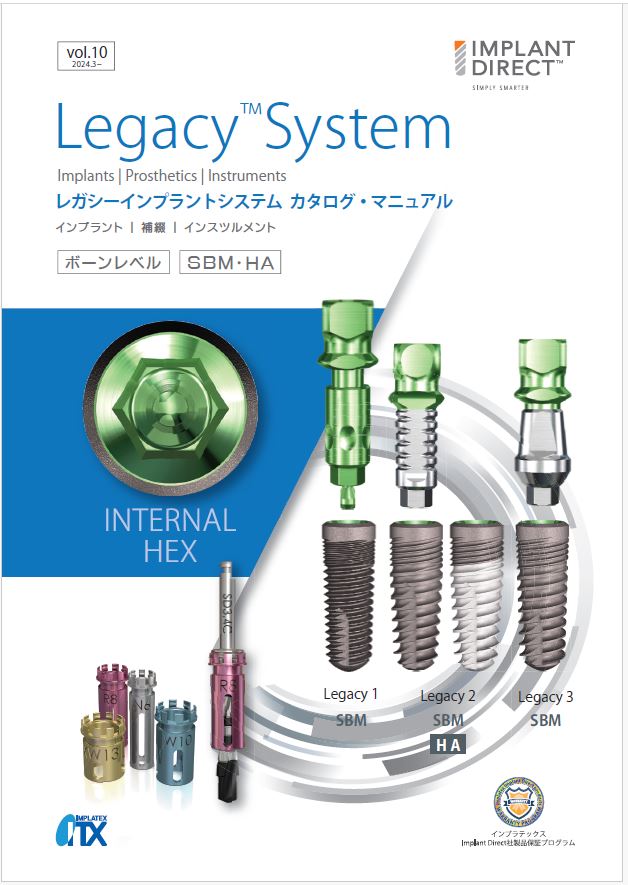

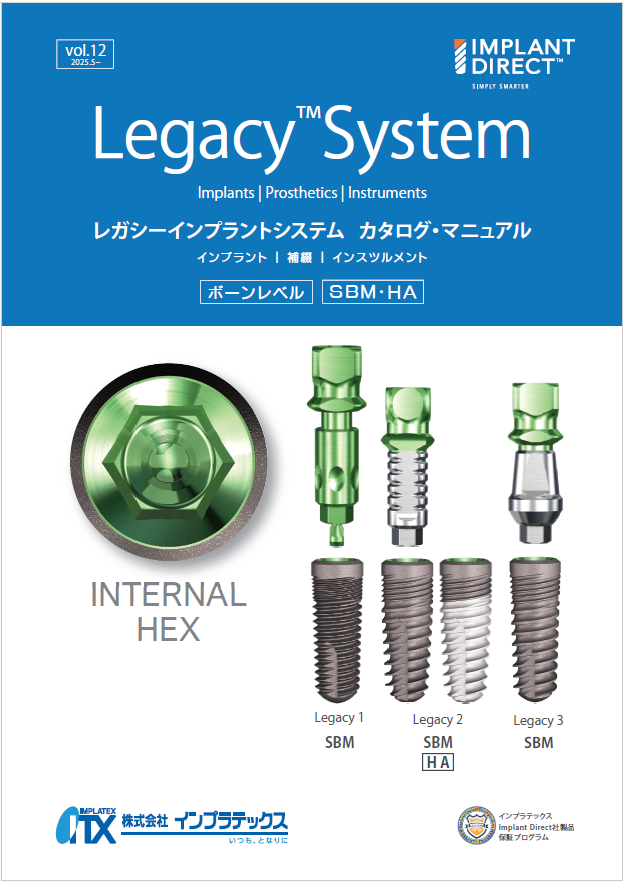

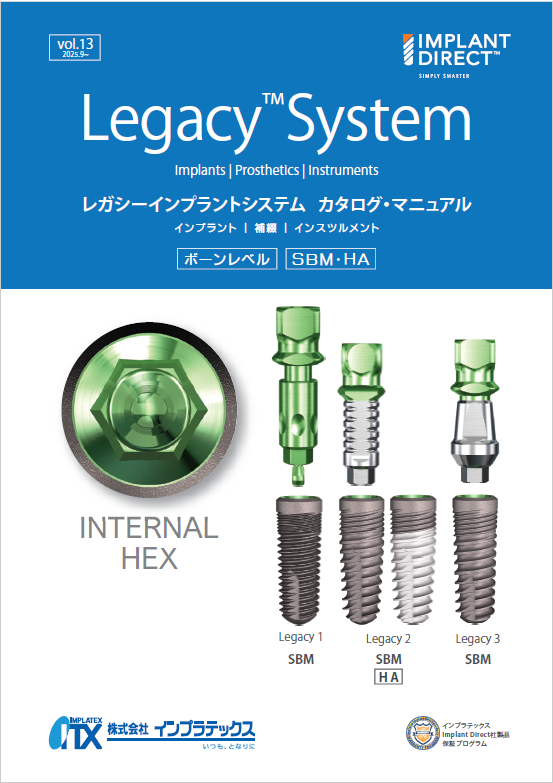

レガシーシステム - Legacy System -
（PDF40ページ） （PDF2ページ）

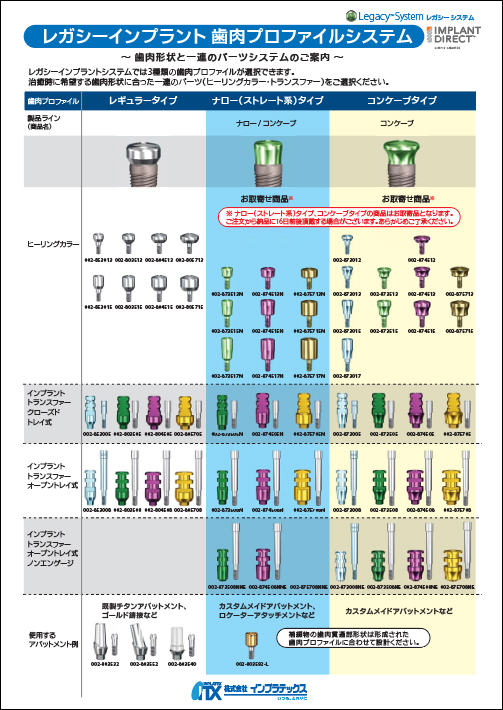

◆歯肉プロファイル（オプション）
※オプションパーツ（3種類の歯肉プロファイルシステム/ PDF1ページ）です。お取寄せ品はご注文日から１６日前後頂戴いたしますのであらかじめご了承ください。
インタラクティブ - InterActive -
（PDF28ページ） （PDF2ページ）

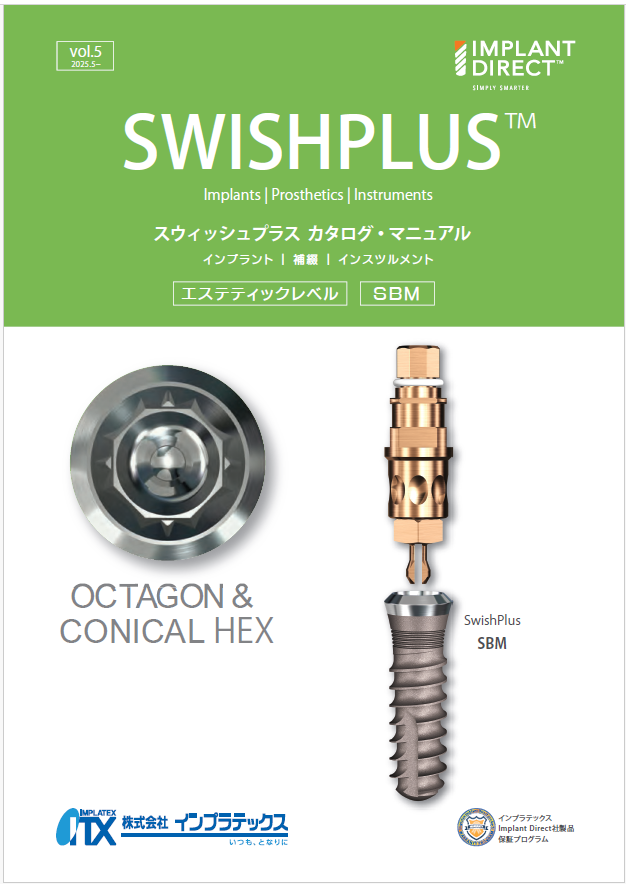

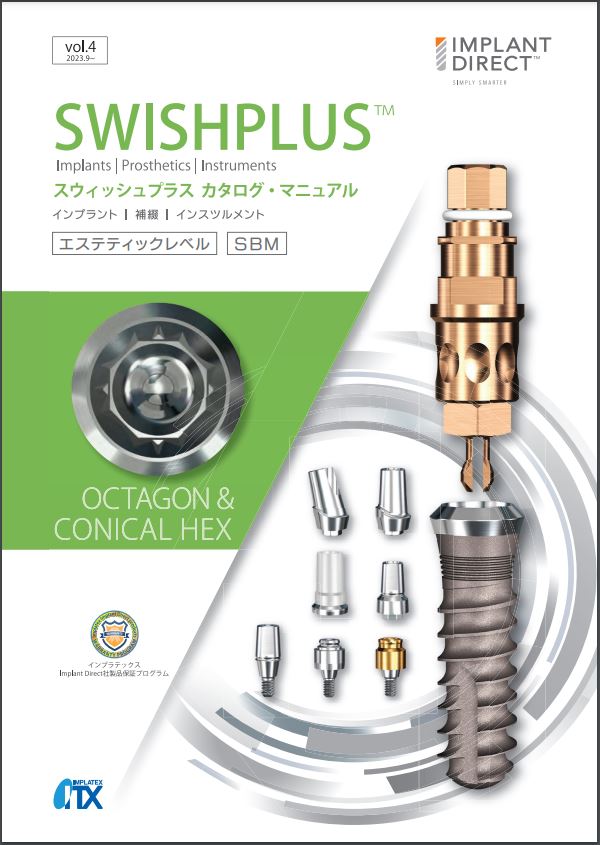

スウィッシュシステム （スウィッシュプラス）
（PDF24ページ）

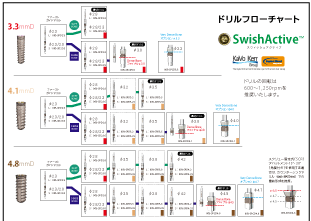

スウィッシュアクティブ - SwishActive -
（PDF24ページ） （PDF2ページ）
ロケーターアタッチメントシステム
（PDF8ページ）
患者様向けインプラント説明用ツール （iPad/タブレット仕様）
画像をクリックするとPDF（4：3）が開きます。
本ツールは、お手持ちの iPadもしくはタブレットで患者様へインプラント治療をご説明する際にご使用下さい。
患者様向けインプラント/ロケーター®説明リーフレット（印刷仕様）

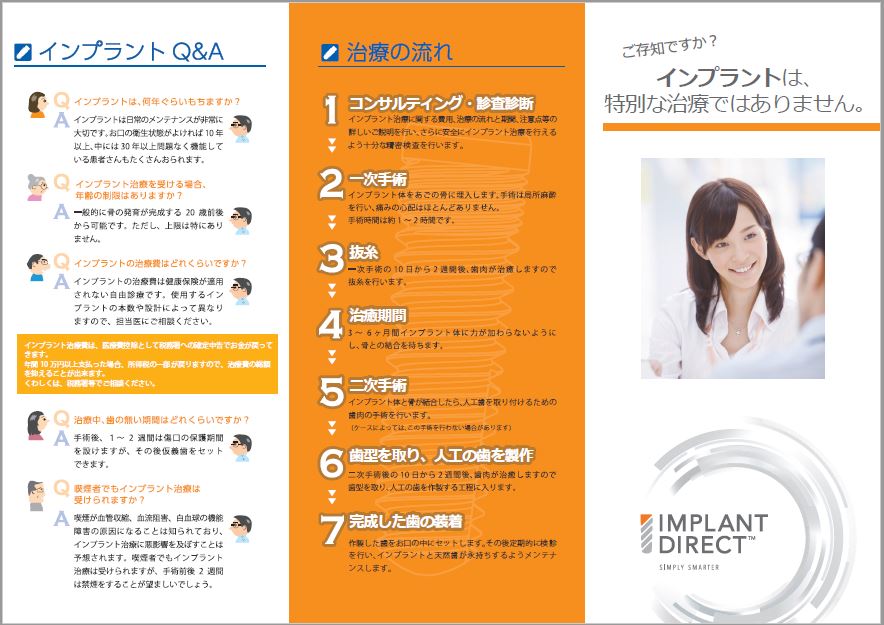

患者様向けインプラント説明リーフレット

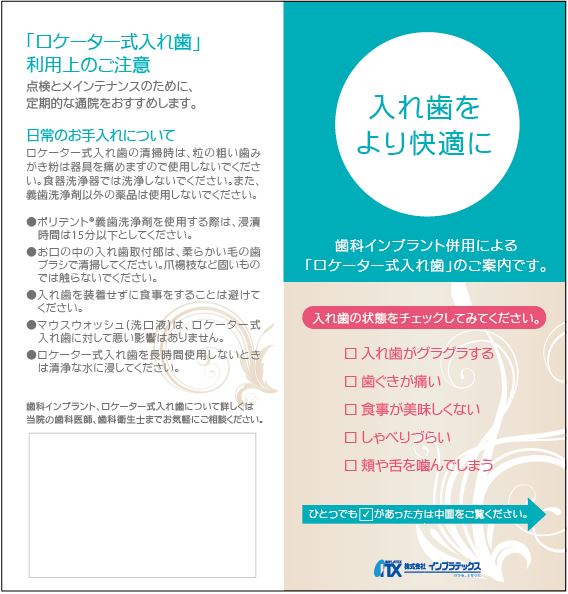

患者様向けロケーター®説明リーフレット
各画像をクリックするとPDFが開きます。印刷いただき、三つ折りにしてご利用ください。
本リーフレットは、医院様名や医院様ロゴなどを弊社にてお入れし、きれいなオフセット印刷仕上げでご用意（有料）することも可能です。100部単位でのご用意となります。詳しくは営業担当者またはお問い合わせページからご連絡くださいませ。
スキャンアダプターのライブラリデータ
◆ライブラリデータの入手方法
インプラントダイレクト社ではexocad 、DentalWings 、3Shape用のライブラリデータをご用意しています。
各社のWEBサイト・ダウンロード・センターからダウンロードすることができます。
※Implant Direct社からの供給が終了しているライブラリーデータは、下記からダウンロードいただけます。
ImplantDirect_AnalogLibrary.zip
※ダウンロードしたライブラリデータの保存場所（exocad）は以下となります。
こちらに収納してください。
・「ImplantDirect_EU」 ：「DentalCADApp」⇒「library」⇒「implant」
・「ImprlantDirect_AnalogLibrary」：「DentalCADApp」⇒「library」⇒「modelcreator」⇒「implant」
◆ライブラリデータ内の表記と弊社商品コードの関係
各商品はライブラリデータ内に下線部のように表記されています。
弊社商品コード「003-873509PT」⇒ ライブラリデータ内表記「8735-09PT_Scan」
（例：レガシーインプラントプラットフォーム3.5mmD用スキャンアダプター）
【3shape】
3Shape 歯科システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、コントロールパネルのホームページにある3Shape ダウンロードセンターにアクセスしてください。
新しいバージョンをインストールする前に、古いImplant Directライブラリを削除することをお勧めいたします。
3Shape ダウンロードセンターからライブラリをダウンロードできない場合は、3Shapeプロバイダーにお問い合わせください。
3Shape ライブラリのアンインストール/インストール手順
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf
- 3shapeデンタルシステムの「コントロールパネル」を開く
- 「ツール」の「ダウンロードセンター」を開く
- 項目の「ライブラリをダウンロード」を選択
- 必要なライブラリにチェックを入れてインポートをクリックする
※EU版をお使いください。
※一覧に「ImplanDirect」出てこない、クリックできないなどの場合は、3shapeを購入された販売店様もしくは、3Shape・Japan様にお問い合わせください。
3ShapeダウンロードセンターからダウンロードしたImplantDirect社用のライブラリーデータに、日本国内で販売中の“チタンベースアバットメント”、“テンポラリーアバットメント（NE）”、“スキャンアダプタースクリュー固定アバットメント用”の各パーツのデータが無い場合は、こちらからダウンロードしたデータをお使いください。
それぞれ、デンタルシステム2021、2022、2023形式となります。
※2021よりも古いCADをお使いでインストールできない場合、デンタルシステムのアップデートが必要です。
ファイル内のライブラリー内容
・チタンベースアバットメント
Legacy 002-853030CB 002-803530CB 002-804530CB
InterActive 002-6530-30CB 002-6534-30CB 002-6534-30CWB
SwishPlus 002-8530-30CB 002-9037-30CB 002-9048-30CB
・テンポラリーアバットメント（NE：ノンエンゲージ）
Legacy 002-853049 002-803549 002-804549 002-805749
InterActive 002-653049 002-653449
SwishPlus 002-853049 002-904849 002-906549
・スキャンアダプタースクリュー固定アバットメント用
003-100009P
【exocad】
現在日本国内で販売中のチタンベースのライブラリーデータはこちらに収録されていますので、こちらをダウンロードしてください。
※Implant Direct社からの供給が終了しているライブラリーデータは、下記からダウンロードいただけます。
ImplantDirect_AnalogLibrary.zip
Exocad Dental CAD システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、次のリンクを使用してください。
https://exocad.com/integration/dentalcad-library-integration
新しいバージョンをインストールする前に、古いImplant Direct ライブラリを削除することをお勧めします。
Dental CAD にライブラリをインストールする手順については、以下のリンクを使用してください。
ライブラリのインストール方法マニュアル
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf
https://p.widencdn.net
exocadホームページの「integration」から「implant libraries for CAD」を選択、パートナー一覧の「implant direct」よりデータを入手します。
もしくは、下記リンクより「implant libraries for CAD」に入り、パートナー一覧の「implant direct」よりデータを入手します。
https://exocad.com/integration/dentalcad-library-integration
※ダウンロードはexocadの更新を1年以内に行っているユーザーが対象です。
ダウンロードできない場合、弊社に保管してあるデータファイルをお渡ししますので、お問い合わせください。
exocad用の純正ライプラリデータは、インプラントダイレクト社の“スマートベース（当社未承認品・申請準備中）”の使用を前提にCADデザインを行うように規格されており、現状このままでは設計用データとしてはご使用いただけません。
通常使用ができるように変換されたライブラリデータにつきましては、弊社提携ミリングセンター“株式会社ベレッツァミリングセンター（BMC）”からご入手いただけます。レガシー/インタラクティブ/スウィッシュプラス純正スキャンアダプターを利用する際は、このBMC変換データをダウンロードしていただく必要がありますので、一旦、BMCにご登録いただき、ダウンロードしていただくようになります。
この際は、BMCでのミリングを含め、ご検討くださいますようにお願いいたします。
・アナログの挿入窩のサイズ（押し込むときのキツさ/緩さ）
exocadで設計する際、ご使用する3Dプリンターで適度なサイズになるように「Horizontal Offset」の値を調整してください。
インプラントダイレクト社製インプラントのMRI 撮影について
非臨床試験によって本品はMR Conditionalであることが示されています。
本品を装着した患者に対して、以下に示される条件下においては、
安全にMR検査を実施することが可能です。(自己認証による。)
・静磁場強度： 1.5T 又は 3.0T
・静磁場強度の勾配：40T/m (4,000gauss/cm)
・MR 装置が示す最大全身平均SAR：2W/kg
（通常操作モード 60 分間スキャニング パルスシーケンスごと）
上記条件で15 分のスキャン時間（パルスシーケンスごと）において本品に生じ得る最大の温度上昇は1.5℃以下、
本品により3T のMR 装置において勾配磁場エコー法による撮像で生じうるアーチファクトは本品の実像から15mmである。
