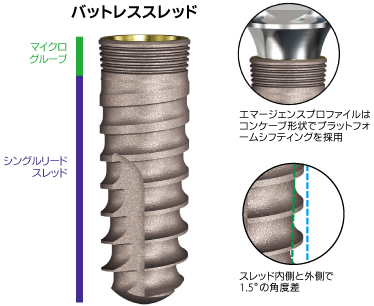

特長　- SwishActive -

スウィッシュアクティブの接合部は12°のべベルを持つインターナル・ヘックス・コニカル・コネクションタイプを採用しています。

• ボーンレベルインプラント
• 骨のダウングロースを抑えるネック部デザイン
• 初期固定性を増大させる、次第に深くなるシングルリードバットレス（鋸刃）スレッド
• 埋入操作を容易にするカッティンググルーブ
• 表面性状はSBM（溶解性メディアによるブラスティング）処理
• 接合様式はインターナルヘックスコニカルコネクション（CC）
• 歯肉形態をトータルマネジメントする、ヒーリング・補綴コンポーネンツ
• エマージェンスプロファイルは審美性の高い軟組織形態を形成するコンケーブ形状
• コンケーブ形状の歯肉貫通部は、プラットフォームシフティングの採用により、ダウングロースの抑制が期待される

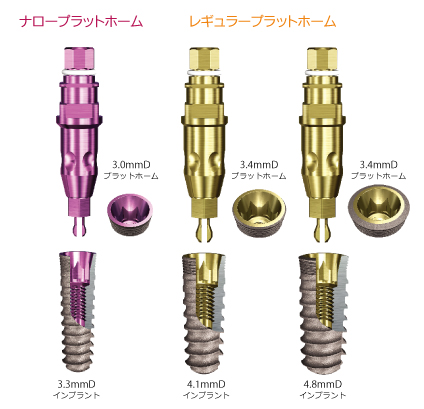

サイズバリエーション　- SwishActive -

長さは各直径6、8、10、12、14、16mmLです（3.3ｍｍDは8～16ｍｍL、4.8mmDは6~14mmL）。

動画「4.1×12mm」- SwishActive -

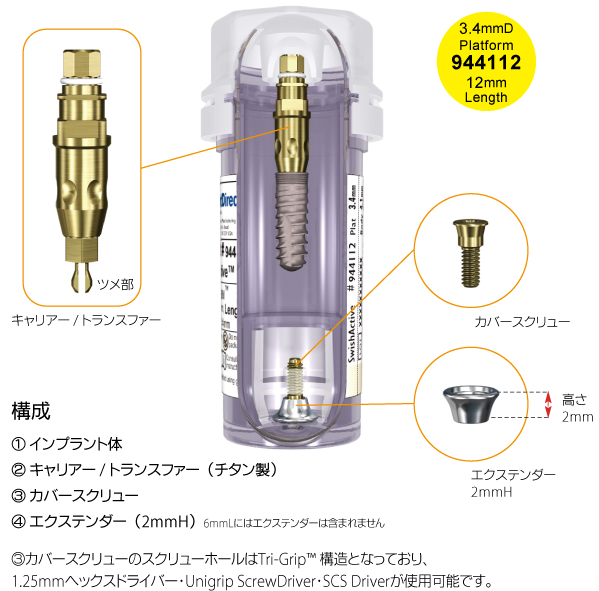

パッケージ　　- SwishActive -

インプラント体には、キャリアー/トランスファー、エクステンダー、カバースクリューが付属します。

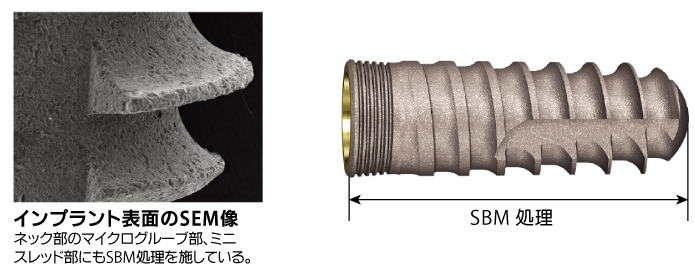

表面性状　　- SwishActive -

スウィッシュアクティブインプラントは、骨内に埋入される表面を可溶性ハイドロキシアパタイト粒子でブラスティングし、粗造な構造に加工することで骨との接触率を高めています。

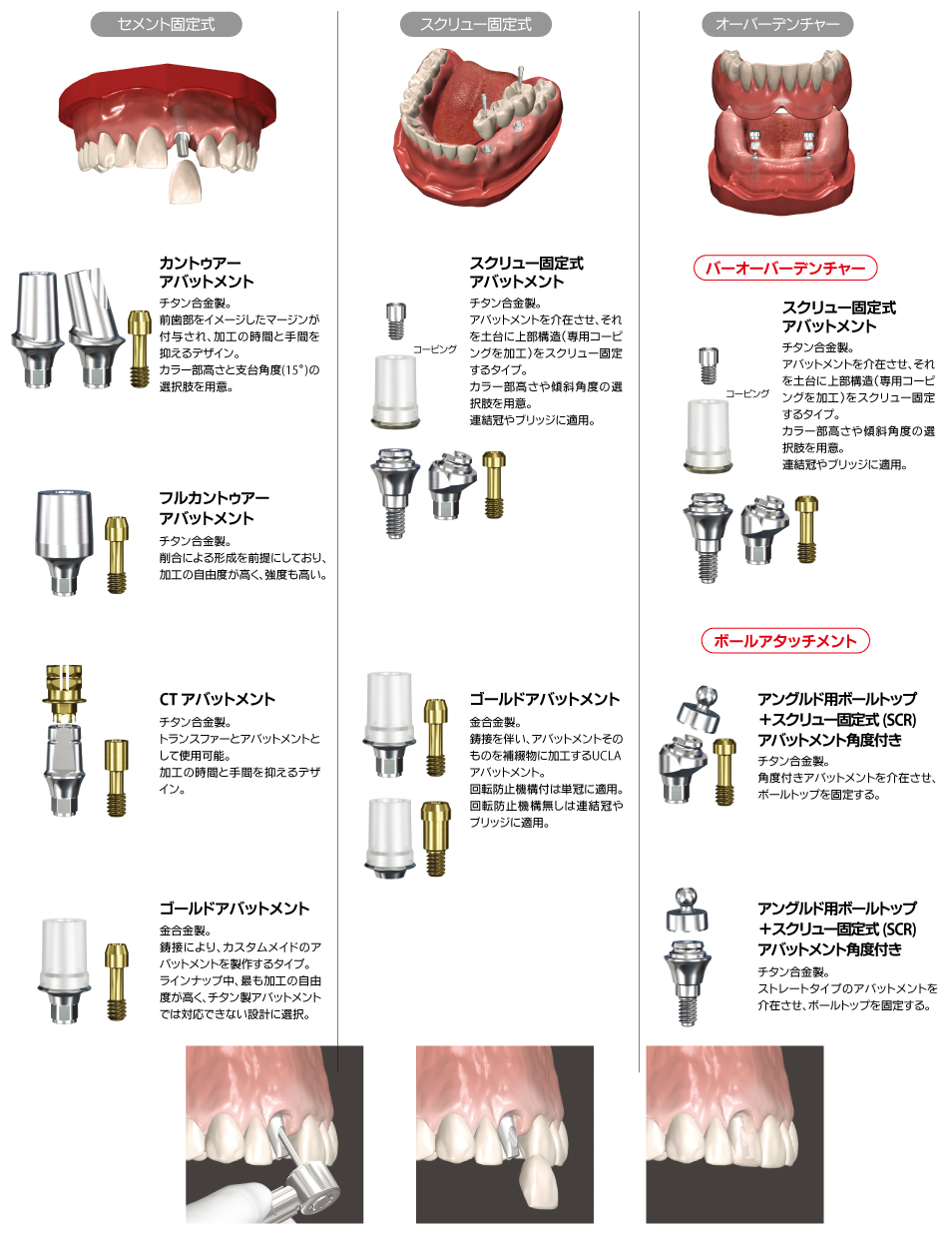

補綴コンポーネント　　- SwishActive -

様々な症例に対応する選択肢の多さが術式の拡大につながります。

スキャンアダプターのライブラリデータ　　- SwishActive -

◆ライブラリデータの入手方法

インプラントダイレクト社ではexocad 、DentalWings 、3Shape用のライブラリデータをご用意しています。
各社のWEBサイト・ダウンロード・センターからダウンロードすることができます。

※Implant Direct社からの供給が終了しているライブラリーデータは、下記からダウンロードいただけます。

ImplantDirect_AnalogLibrary.zip

ImplantDirect_EU.zip

※ダウンロードしたライブラリデータの保存場所（exocad）は以下となります。
　こちらに収納してください。

・「ImplantDirect_EU」　　　　　：「DentalCADApp」⇒「library」⇒「implant」

・「ImprlantDirect_AnalogLibrary」：「DentalCADApp」⇒「library」⇒「modelcreator」⇒「implant」

◆ライブラリデータ内の表記と弊社商品コードの関係

各商品はライブラリデータ内に下線部のように表記されています。

弊社商品コード「003-873509PT」⇒　ライブラリデータ内表記「8735-09PT_Scan」

（例：レガシーインプラントプラットフォーム3.5mmD用スキャンアダプター）

【3shape】

3Shape 歯科システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、コントロールパネルのホームページにある3Shape ダウンロードセンターにアクセスしてください。
新しいバージョンをインストールする前に、古いImplant Directライブラリを削除することをお勧めいたします。
3Shape ダウンロードセンターからライブラリをダウンロードできない場合は、3Shapeプロバイダーにお問い合わせください。

3Shape ライブラリのアンインストール/インストール手順
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf

3shapeデンタルシステムの「コントロールパネル」を開く
「ツール」の「ダウンロードセンター」を開く
項目の「ライブラリをダウンロード」を選択
必要なライブラリにチェックを入れてインポートをクリックする

※EU版をお使いください。
※一覧に「ImplanDirect」出てこない、クリックできないなどの場合は、3shapeを購入された販売店様もしくは、3Shape・Japan様にお問い合わせください。

3ShapeダウンロードセンターからダウンロードしたImplantDirect社用のライブラリーデータに、日本国内で販売中の“チタンベースアバットメント”、“テンポラリーアバットメント（NE）”、“スキャンアダプタースクリュー固定アバットメント用”の各パーツのデータが無い場合は、こちらからダウンロードしたデータをお使いください。

3shape_library.zip

それぞれ、デンタルシステム2021、2022、2023形式となります。
※2021よりも古いCADをお使いでインストールできない場合、デンタルシステムのアップデートが必要です。

ファイル内のライブラリー内容

・チタンベースアバットメント

Legacy 　　 002-853030CB 002-803530CB 002-804530CB
InterActive 002-6530-30CB 002-6534-30CB 002-6534-30CWB
SwishPlus 002-8530-30CB 002-9037-30CB 002-9048-30CB

・テンポラリーアバットメント（NE：ノンエンゲージ）

Legacy 　　 002-853049 002-803549 002-804549 002-805749
InterActive 002-653049 002-653449
SwishPlus 002-853049 002-904849 002-906549

・スキャンアダプタースクリュー固定アバットメント用

003-100009P

【exocad】

現在日本国内で販売中のチタンベースのライブラリーデータはこちらに収録されていますので、こちらをダウンロードしてください。

※Implant Direct社からの供給が終了しているライブラリーデータは、下記からダウンロードいただけます。

ImplantDirect_AnalogLibrary.zip

ImplantDirect_EU.zip

Exocad Dental CAD システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、次のリンクを使用してください。
https://exocad.com/integration/dentalcad-library-integration

新しいバージョンをインストールする前に、古いImplant Direct ライブラリを削除することをお勧めします。
Dental CAD にライブラリをインストールする手順については、以下のリンクを使用してください。

ライブラリのインストール方法マニュアル
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf
https://p.widencdn.net

exocadホームページの「integration」から「implant libraries for CAD」を選択、パートナー一覧の「implant direct」よりデータを入手します。
もしくは、下記リンクより「implant libraries for CAD」に入り、パートナー一覧の「implant direct」よりデータを入手します。

https://exocad.com/integration/dentalcad-library-integration

※ダウンロードはexocadの更新を1年以内に行っているユーザーが対象です。
　ダウンロードできない場合、弊社に保管してあるデータファイルをお渡ししますので、お問い合わせください。

exocad用の純正ライプラリデータは、インプラントダイレクト社の“スマートベース（当社未承認品・申請準備中）”の使用を前提にCADデザインを行うように規格されており、現状このままでは設計用データとしてはご使用いただけません。
通常使用ができるように変換されたライブラリデータにつきましては、弊社提携ミリングセンター“株式会社ベレッツァミリングセンター（BMC）”からご入手いただけます。レガシー/インタラクティブ/スウィッシュプラス純正スキャンアダプターを利用する際は、このBMC変換データをダウンロードしていただく必要がありますので、一旦、BMCにご登録いただき、ダウンロードしていただくようになります。

この際は、BMCでのミリングを含め、ご検討くださいますようにお願いいたします。

⇒「提携ミリングセンター」はこちら

・アナログの挿入窩のサイズ（押し込むときのキツさ/緩さ）

exocadで設計する際、ご使用する3Dプリンターで適度なサイズになるように「Horizontal Offset」の値を調整してください。
