ブラックドリル・外科補綴器具

サージカルドリル
外科用器具
補綴・技工用器具
サージカルトレー

サージカルドリル - Legacy System -

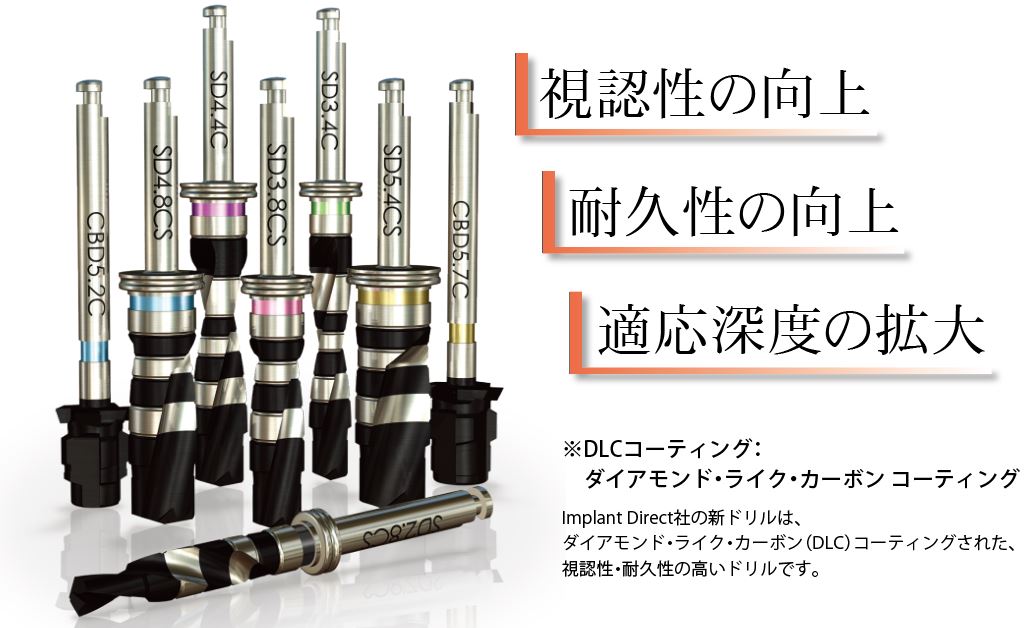

視認性の向上 ~ 信頼性の向上 ~ 明瞭な視野 ~
新しいブラックドリルは、高いコントラストの深度ラインにより見やすくなりました(メーカー既存品との比較)。
ドリルにカラーコードが付与され、ドリルを識別しやすくなりました。カラーコードは外科キット および インプラントバイアルのラベルとマッチングしています。

耐久性の向上:使用可能回数を増大
生体不活性材料であるDLCコーティングは、穿孔の際、摩擦を低減し耐摩耗性を向上させます。



【旧ドリルとのサイズの比較と使用について】

ブラックドリルは、DLC(ダイヤモンドライクカーボン)コーティングが施されており、旧ドリルに比べ視認性が大きく向上しております。
また、DLC コーティングの効果により、耐久性も従来品から比較して約1.5 倍向上しており、ライフタイムが⾧くなり、大変使いやすくなっております。
旧ドリルとは深度ラインのマーキングパターンが異なっており、穿孔深度の確認の点におきまして安全面でのリスクがあるため、
新旧品の混在使用はできない設計となっております。

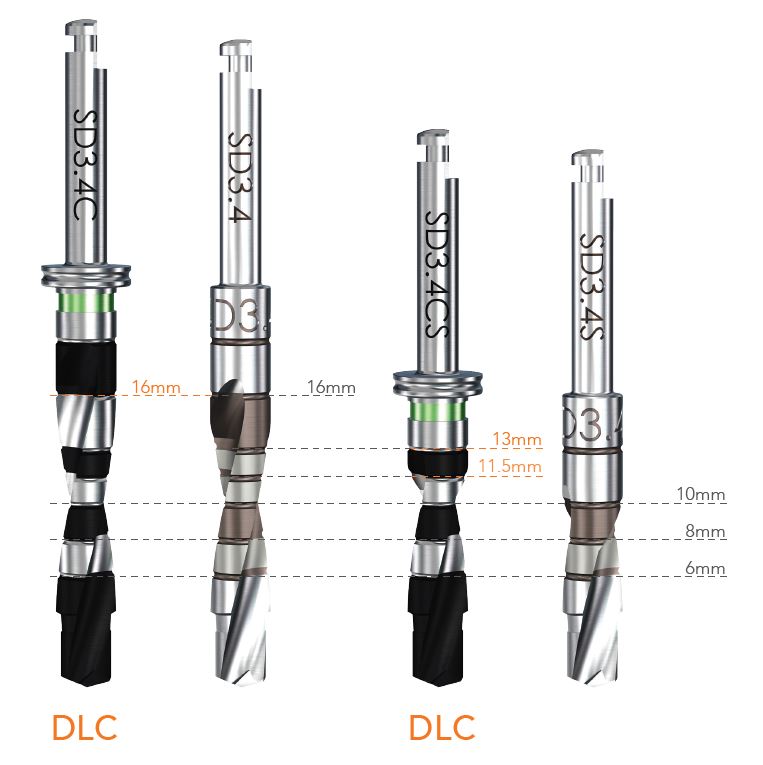

※下図のように深度ラインのパターンが新旧で異なるため、新旧ドリルの混合使用はお避けください

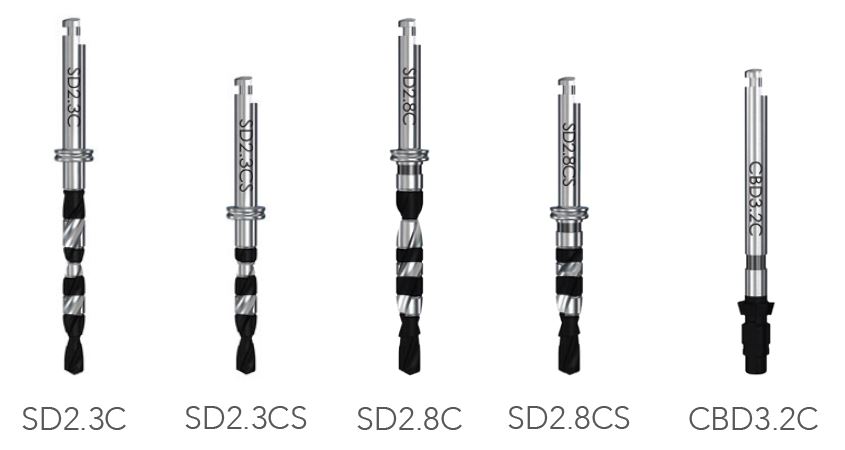

3.2mmD インプラント用・ブラックドリル

商品コード 直径 (mmD) マーキング
003-SD2.3C 2.3/2.0 L 6-16mm
003-SD2.3CS 2.3/2.0 S 6-13mm (ショートタイプ)
003-SD2.8C 2.8/2.3 L 6-16mm
003-SD2.8CS 2.8/2.3 S 6-13mm (ショートタイプ)
003-CBD3.2C ブラックコーティカルボーンドリル3.2用

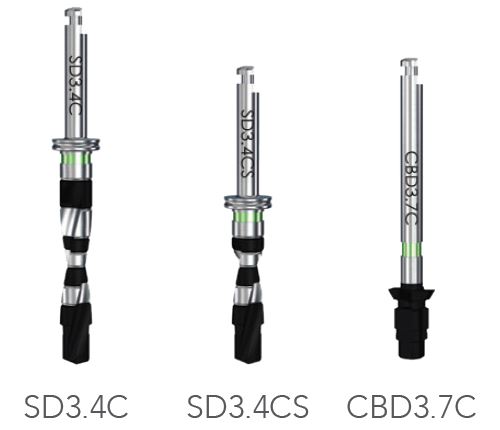

3.7mmD インプラント用・ブラックドリル

 商品コード 直径 (mmD) マーキング
003-SD3.4C 3.4/2.8 L 6-16mm
003-SD3.4CS 3.4/2.8 S 6-13mm (ショートタイプ)
003-CBD3.7C ブラックドリルコーティカルボーンドリル3.7用



4.2mmD インプラント用・ブラックドリル

 商品コード 直径 (mmD) マーキング
003-SD3.8C 3.8/3.4 L 6-16mm
003-SD3.8CS 3.8/3.4 S 6-13mm (ショートタイプ)
003-CBD4.2C ブラックコーティカルボーンドリル4.2用

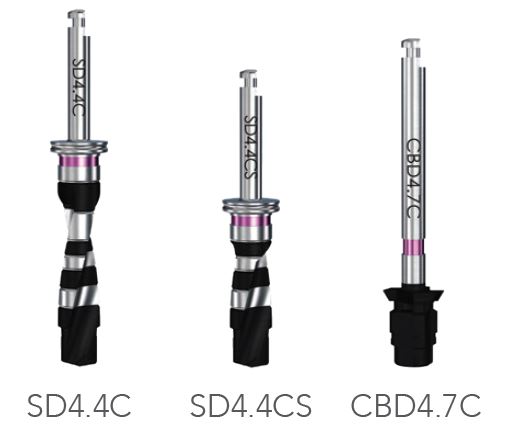

4.7mmD インプラント用・ブラックドリル

 商品コード 直径 (mmD) マーキング
003-SD4.4C 4.4/3.8 L 6-16mm
003-SD4.4CS 4.4/3.8 S 6-13m (ショートタイプ)
003-CBD4.7C ブラックコーティカルボーンドリル4.7用

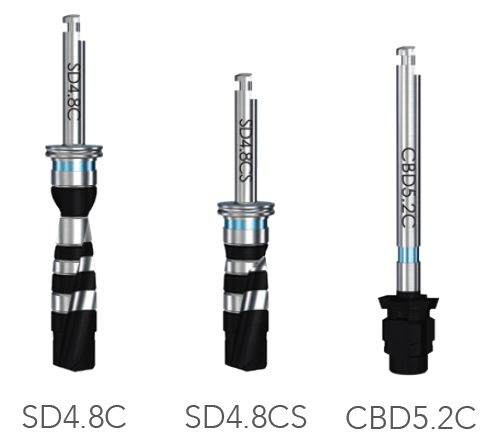

5.2mmD インプラント用・ブラックドリル

 商品コード 直径 (mmD) マーキング
003-SD4.8C 4.8/4.4 L 6-16mm
003-SD4.8CS 4.8/4.4 S 6-13mm (ショートタイプ)
003-CBD5.2C ブラックコーティカルボーンドリル5.2用

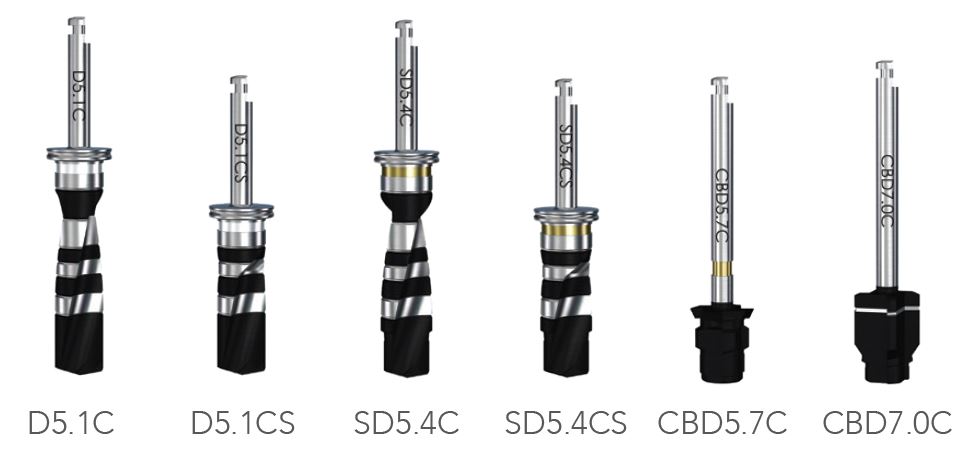

5.7mmD & 7.0mmD インプラント用・ブラックドリル

 商品コード 直径 (mmD) マーキング
003-D5.1C 5.1 L 6-16mm
003-D5.1CS 5.1 S 6-13mm (ショートタイプ)
003-SD5.4C 5.4/4.8 L 6-16mm
003-SD5.4CS 5.4/4.8 S 6-13mm (ショートタイプ)
003-CBD5.7C ブラックコーティカルボーンドリル5.7用
003-CBD7.0C ブラックコーティカルボーンドリル7.0用

 7.0mmDインプラントを埋入する場合、CBD7.0ドリルを使用する可能性が高いためご注意ください。



外科用器具 - Legacy System -

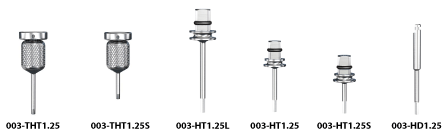

パーツ着脱用 ヘックスドライバー

 商品コード 品名 (用途)
003-THT1.25 1.25mmテーパードヘックス ドライバー L (パーツの落下防止機能付)
003-THT1.25S 1.25mmテーパードヘックス ドライバー S (パーツの落下防止機能付)
003-HT1.25L 1.25mmヘックスドライバー エクストラロング (最終締結用)
003-HT1.25 1.25mmヘックス ドライバーL (最終締結用)
003-HT1.25S 1.25mmヘックス ドライバーS (最終締結用)
003-HD1.25 1.25mmヘックス ドリル (最終締結用:CA規格)

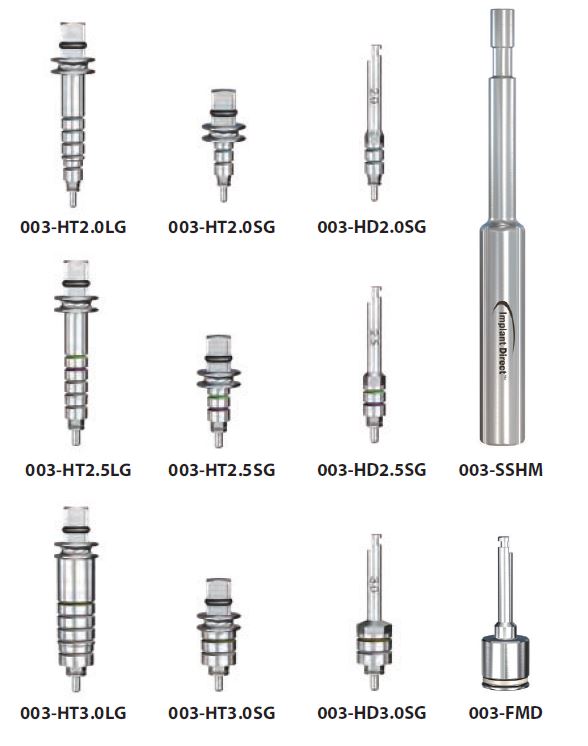

インプラント埋入用 ツール

 商品コード 品名 (用途)
プラットフォーム3.0mmD用
003-HT2.0LG  2.0mmヘックスインサーションドライバーL (全長30mm/パーツの落下防止機能付)
003-HT2.0SG  2.0mmヘックスインサーションドライバーS (全長18mm/パーツの落下防止機能付)
003-HD2.0SG  2.0mmヘックスインサーションドライバーCA (全長25mm/パーツの落下防止機能付)
プラットフォーム3.5mD4.5mmD用
003-HT2.5LG 2.5mmヘックスインサーションドライバーL (全長30mm/パーツの落下防止機能付)
003-HT2.5SG 2.5mmヘックスインサーションドライバーS (全長18mm/パーツの落下防止機能付)
003-HD2.5SG 2.5mmヘックスインサーションドライバーCA (全長25mm/パーツの落下防止機能付)
プラットフォーム5.7mmD用
003-HT3.0LG 3.0mmヘックスインサーションドライバーL (全長30mm/パーツの落下防止機能付)
003-HT3.0SG 3.0mmヘックスインサーションドライバーS (全長18mm/パーツの落下防止機能付)
003-HD3.0SG 3.0mmヘックスインサーションドライバーL (全長25mm/パーツの落下防止機能付)
003-SSHM インサーション ハンドドライバー (パーツの落下防止機能付)
003-FMD  フィクスチャーマウントツールCA



除去用レスキューツール

商品コード 品名
003-IXT IXTインプラントリムーバルツール
003-SXT SXTスクリューリムーバルツール





IXTインプラントリムーバルツール
用途:
・インプラント除去の際、ネック部のインターナルヘックスにドライバーが嵌合しないケースで使用
レンチにて反時計回しにインプラント内にねじ込んで使用します。

SXTスクリューリムーバルツール
用途:
・アバットメントスクリュー頭部のヘックスホールにドライバーが嵌合しないケースでのアバットメントスクリューの除去
レンチにて反時計回しにスクリュー頭部のヘックスドライバーホールにねじ込んで使用します。

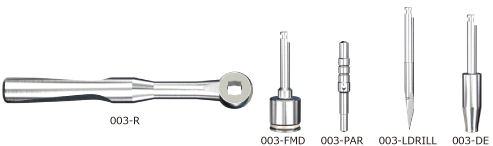

その他器具
★インプラント埋入時の埋入トルク(20-100Ncm)が計測できるレンチはこちら

 商品コード 品名 (用途)
003-R ラチェットレンチ
003-FMD フィクスチャーマウントツールCA
003-PAR パラレリングツール2.8/2.3
003-LDRILL ロケータードリル2.3
003-DE ドリルエクステンダー





補綴・技工用器具  - Legacy System -

パーツ着脱用Hexツール
トランスファー・コンフォートキャップ付属 1.25mmD Hexツール使用

 商品コード 品名
003-HT1.25L 1.25mmヘックスドライバーエクストラロング
003-HT1.25 1.25mmヘックスドライバーL
003-HD1.25S 1.25mmヘックスドライバーS
003-HD1.25 1.25mmヘックスドリル(CA規格)






その他器具

★インプラント埋入時の埋入トルク(20-100Ncm)が計測できるレンチはこちら

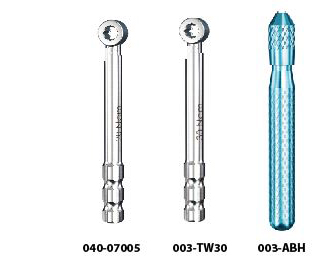

 商品コード 品名
040-07005 トルクレンチ20Ncm (補綴用)
003-TW30 トルクレンチ30Ncm (補綴用)
003-ABH アバットメントホルダー (補綴用)    ※欄外下に動画あり
003-TWE トルクレンチ 10-90Ncm (外科補綴用)  ※欄外下に商品説明表記


※アバットメントホルダー(003-ABH)は各種アナログを装着し、その先に取り付けたパーツの切削・研磨する際のハンドルとして使用

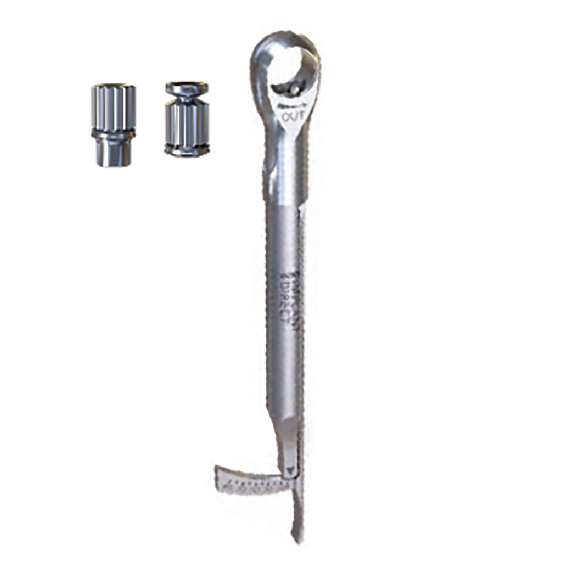

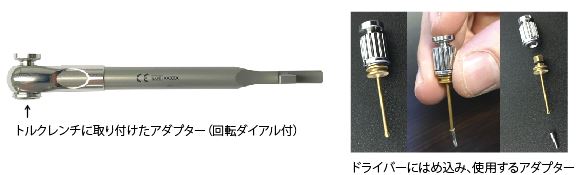

トルクレンチ 10-90Ncm(ラチェット機能付)
用途: ラチェット機能付。
ゲージ針で埋入および締結トルクを計測します。
4mmスクエア、CA用のアダプター二種が付属します。



【動画】アバットメントホルダー(ABH)使用法



サージカルトレー - Legacy System -

 商品コード        品名
003-ST

レガシーサージカルトレー





オプション

商品コード        品名

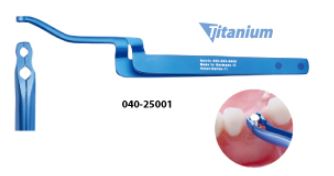

040-25001

へーベル・メルトンアバットメントホルダーチタン

補綴用パーツのピックアップ、装着に使用します。
把持状態で固定され、落下を防止します。(チタン製)



13B1X00053P00025







販売名:ガイドピン 医療機器届出番号:13B1X00053AD0005
販売名:ドライバーツール 医療機器届出番号:13B1X00053AD0006
販売名:レンチ 医療機器届出番号:13B1X00053AD0007
販売名:ドリル 医療機器届出番号:13B1X00053AD0008
