外科補綴器具



サージカルドリル
器具

サージカルドリル - SwishSystem -

パイロットドリル

商品コード 直径 マーキング
003-SPD2.3 2.3mmD 6-16mm
003-SD2.3S 2.3/2.0mmD 6-10mm (ショートタイプ)




 3.3mmD インプラント用

商品コード 直径 マーキング
003-SPD2.8 2.8mmD 6-16mm
003-SD2.8S 2.8/2.3mmD 6-10mm (ショートタイプ)
003-SPCD3.3 3.7/3.3mmD 硬骨質でのインプラント窩およびカウンターシンク形成用




4.1mmD インプラント用

 商品コード 直径 マーキング
003-SPD3.2 3.2mmD 6-16mm
003-SPD3.2S 3.2mmD 6-10mm (ショートタイプ)
003-SPD3.5 3.5mmD  6-16mm
003-SPD3.5S 3.5mmD  6-10mm (ショートタイプ)
003-SPCD4.1 4.8/4.1mmD 硬骨質でのインプラント窩およびカウンターシンク形成用



4.8mmD インプラント用

商品コード 直径 マーキング
003-SPD3.8 3.8mmD 6-16mm
003-SPD3.8S 3.8mmD 6-10mm (ショートタイプ)
003-SPD4.2 4.2mmD 6-16mm
003-SPD4.2S 4.2mmD 6-10mm (ショートタイプ)
003-SPCD4.8 4.8/4.8mmD 硬骨質でのインプラント窩およびカウンターシンク形成用
003-SPCD4-6 6.5/4.8mmD 硬骨質でのインプラント窩およびカウンターシンク形成用

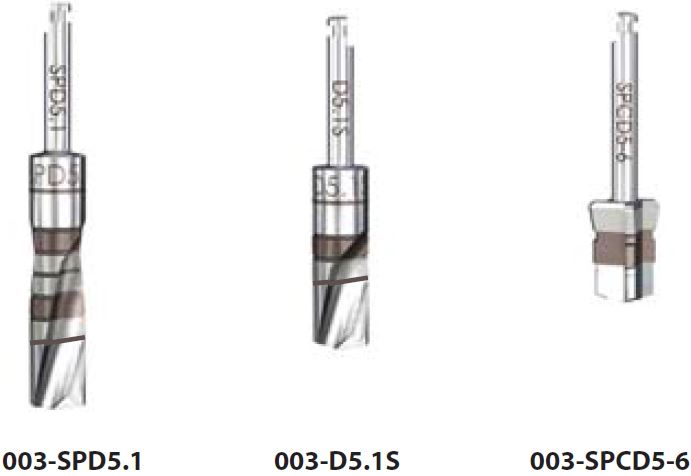

5.7mmD インプラント用

商品コード 直径 マーキング
003-SPD5.1 5.1mmD 6-16mm
003-D5.1S 5.1mmD 6-10mm (ショートタイプ)
003-SPCD5-6 6.5/5.7mmD 硬骨質でのインプラント窩およびカウンターシンク形成用

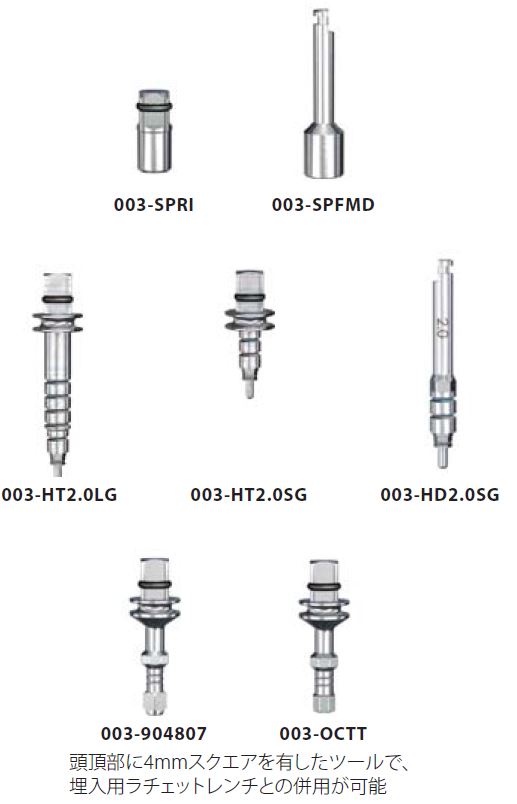

器具 - SwishSystem -

インプラント埋入用 ツール

スウィッシュラチェットインサート
用途 : ラチェットレンチ(003-R)に装着し、インプラントのバイアルからのキャリアーおよび埋入に使用

スウィッシュフィクスチャーマウントツールCA
用途 : コントラに装着し、インプラントのバイアルからのキャリアーおよび埋入に使用

2.0mmヘックスインサーション
用途 : インプラント頭部に挿入し、インプラントを埋入【3.7mmDプラットフォーム用】

スウィッシュプラス&スウィッシュテーパード (SPST)インサーションツール(先端スクエア)
用途 : インプラント頭部に挿入し、インプラントを埋入【4.8mmD&6.5mmDプラットフォーム用】

オクタゴンアライメントツール(先端オクタ)
用途 : インプラント頭部に挿入し、インプラントを埋入【4.8mmD&6.5mmDプラットフォーム用】

商品コード 品名 (用途)
キャリアー/トランスファー頭部用
003-SPRI スウィッシュラチェットインサート
003-SPFMD スウィッシュフィクスチャーマウントツールCA
3.7mmDプラットフォーム用
003-HT2.0LG 2.0mmヘックスインサーションドライバーL (パーツの落下防止機能付/全長30mm)
003-HT2.0SG 2.0mmヘックスインサーションドライバーS (パーツの落下防止機能付/全長18mm)
003-HD2.0SG 2.0mmヘックスインサーションドライバーCA(パーツの落下防止機能付/全長25mm)
4.8mmDプラットフォーム/6.5mmDプラットフォーム用
003-904807 SPST インサーションツール( 先端スクエア)
003-OCTT オクタゴンアラインメントツール(先端オクタ)




パーツ着脱用 ヘックスドライバー

1.25mmのデリバリーヘックスドライバー
用途:カバースクリュー着脱、ヒーリングカラー着脱
   アバットメントスクリュー、スクリュー固定式上部構造のスクリューのキャリアー 等
先端にテーパーが付与され、口腔内でのパーツの落下を防止する。

 商品コード 品名 (用途)
003-THT1.25 1.25mmテーパードヘックス ドライバー L (パーツの落下防止機能付/全長28mm)
003-THT1.25S 1.25mmテーパードヘックス ドライバー S (パーツの落下防止機能付/全長23mm)





アバットメント締結用 ヘックスドライバー

1.25mmのヘックスドライバー
用途 : アバットメントスクリュー、スクリュー固定式上部構造のスクリューの最終締結
頭頂部に4mmスクエアを有したツールは、トルクレンチとの併用が可能。

 商品コード 品名
003-HT1.25L 1.25mmヘックスドライバーエクストラロング(最終締結用/全長27mm)
003-HT1.25 1.25mmヘックスドライバーL (最終締結用/全長22mm)
003-HT1.25S 1.25mmヘックスドライバーS (最終締結用/全長18mm)
003-HD1.25 1.25mmヘックスツールCA(最終締結用/全長28mm)







レンチ器具

 商品コード 品名 (用途)
003-R ラチェットレンチ(外科用)
003-TW トルクレンチEM 10-90Ncm (外科補綴用)
600-00001 ITXトルクメーター100 (外科補綴用)
040-07005 トルクレンチ20Ncm (補綴用)
003-TW30 トルクレンチ30Ncm (補綴用)



トルクレンチEM 10-90Ncm(ラチェット機能付)
用途: 本体に設置されたゲージ針で、埋入および締結トルクを計測(10-90Ncm)
レンチに組み込まれたアダプターには回転ダイアルが付いており、トルクレンチ機能とは別に、4mmスクエアを有するドライバーヘッドに装着使用可能。(手指用変換アダプター)


ITXトルクメーター100(ラチェット機能付)  届出番号:13B1X00053AC0001
用途: 本体に設置されたゲージ針が、埋入および締結トルクを計測(20-100Ncm)
4mmスクエアを有するドライバーヘッドに装着し、単純な動作でのインプラント埋入やアバットメント締結が可能。
トルクゲージ機能により、20-100Ncmの広いレンジでトルクを計測。
シンプルな棒バネ式で、メインテナンスが容易。メインテナンス不良によるトルク値の誤差が少ない構造。


その他器具

 商品コード 品名 (用途)
003-PAR パラレリングツール2.8/2.3
003-LDRILL ロケータードリル2.3
003-DE ドリルエクステンダー (17mm延長)
003-ABH アバットメントホルダー (補綴用)



【動画】アバットメントホルダー(ABH)使用法
用途:パーツの切削・研磨時の把持用ハンドル
各種アナログを装着し、その先に取り付けたパーツの切削・研磨する際のハンドルとして使用。



除去用レスキューツール

商品コード 品名
003-IXT IXTインプラントリムーバルツール
003-SXT SXTスクリューリムーバルツール



IXTインプラントリムーバルツール
用途:インプラント除去の際、ネック部のインターナルヘックスにドライバーが嵌合しないケースで使用
レンチにて反時計回しにインプラント内にねじ込んで使用します。

SXTスクリューリムーバルツール
用途:アバットメントスクリュー頭部のヘックスホールにドライバーが嵌合しないケースでのアバットメントスクリューの除去
レンチにて反時計回しにスクリュー頭部のヘックスドライバーホールにねじ込んで使用します。






オプション

商品コード 品名
300-36274 インプラントポジショニングゲージ


用途 : ドリルガイド
   ・手術中に任意に固定して使用します。
   ・事前に診断模型上でインプラントの埋入位置を計画し、本品に設定した後、滅菌して手術に使用。
仕様 :
先端構成:φ3.7mm用×2、φ4.2mm用×2、φ4.7mm用×2
(症例に応じて分解し、枚数を減らして使用することが可能。)

11B1X000658D123 13B1X00053AD0004 13B1X00053AD0005 13B1X00053AD0006 13B1X00053AD0007 13B1X00053P00007 13B1X00053AD0008 13B1X00053AD0011
