ブラックドリル・外科補綴器具
サージカルドリル - InterActive -
視認性の向上 ～ 信頼性の向上 ～ 明瞭な視野 ～
新しいブラックドリルは、高いコントラストの深度ラインにより見やすくなりました（メーカー既存品との比較）。
ドリルにカラーコードが付与され、ドリルを識別しやすくなりました。カラーコードは外科キット および インプラントバイアルのラベルとマッチングしています。
耐久性の向上：使用可能回数を増大
生体不活性材料であるDLCコーティングは、穿孔の際、摩擦を低減し耐摩耗性を向上させます。
【旧ドリルとのサイズの比較と使用について】
ブラックドリルは、DLC（ダイヤモンドライクカーボン）コーティングが施されており、旧ドリルに比べ視認性が大きく向上しております。
また、DLC コーティングの効果により、耐久性も従来品から比較して約1.5 倍向上しており、ライフタイムが⾧くなり、大変使いやすくなっております。
旧ドリルとは深度ラインのマーキングパターンが異なっており、穿孔深度の確認の点におきまして安全面でのリスクがあるため、
新旧品の混在使用はできない設計となっております。
※下図のように深度ラインのパターンが新旧で異なるため、新旧ドリルの混合使用はお避けください。
3.2mmD インプラント用・ブラックドリル
| 商品コード | 直径 （ｍｍD） | マーキング |
| 003-SD2.3C | 2.3/2.0 L | 6-16mm |
| 003-SD2.3CS | 2.3/2.0 S | 6-13mm （ショートタイプ） |
| 003-SD2.8C | 2.8/2.3 L | 6-16mm |
| 003-SD2.8CS | 2.8/2.3 S | 6-13mm （ショートタイプ） |
| 003-CBD3.2C | 3.0/3.9mmD | ブラックコーティカルボーンドリル3.2用 |
 |
||
3.7mmD インプラント用・ブラックドリル
| 商品コード | 直径 （ｍｍD） | マーキング |
| 003-SD3.4C | 3.4/2.8 L | 6-16mm |
| 003-SD3.4CS | 3.4/2.8 S | 6-13mm （ショートタイプ） |
| 003-CBD3.7C | 3.6/4.9mmD | ブラックコーティカルボーンドリル3.7用 |
 |
||
4.3mmD インプラント用・ブラックドリル
| 商品コード | 直径 （ｍｍD） | マーキング |
| 003-SD3.8C | 3.8/3.4 L | 6-16mm |
| 003-SD3.8CS | 3.8/3.4 S | 6-13mm （ショートタイプ） |
| 003-CBD4.2C | 4.1/4.9mmD | ブラックコーティカルボーンドリル4.2用 |
 |
||
5.0mmD インプラント用・ブラックドリル
| 商品コード | 直径 （ｍｍD） | マーキング |
| 003-SD4.4C | 4.4/3.8 L | 6-16mm |
| 003-SD4.4CS | 4.4/3.8 S | 6-13mm （ショートタイプ） |
| 003-CBD4.7C | 4.6/5.9mmD | ブラックコーティカルボーンドリル4.7用 |
 |
||
器具 - InterActive -
パーツ着脱用 ヘックスドライバー
1.25mmのデリバリーヘックスドライバー
先端にテーパーが付与され、口腔内でのパーツの落下を防止する。
用途：
・カバースクリュー着脱
・ヒーリングカラー着脱
・アバットメントスクリュー、スクリュー固定式上部構造のスクリューの運搬 等
| 商品コード | 品名 （用途） |
| 003-THT1.25 | 1.25mmテーパードヘックス ドライバー L （パーツの落下防止機能付/全長28mm） |
| 003-THT1.25S | 1.25mmテーパードヘックス ドライバー S （パーツの落下防止機能付/全長23mm） |
 |
|
インプラント埋入用 ヘックスドライバー
2.3mmのヘックスドライバー
用途：インプラント頭部に挿入し、インプラントを埋入（プラットフォーム3.0mmD）
003-HT2.3LG、003-HT2.3SGは頭頂部に4mmスクエアを有し、埋入用ラチェットレンチとの併用が可能です。
2.7mmのヘックスドライバー
用途：インプラント頭部に挿入し、インプラントを埋入（プラットフォーム3.4mmD）
003-HT2.7LG、003-HT2.7SGは頭頂部に4mmスクエアを有し、埋入用ラチェットレンチとの併用が可能です。

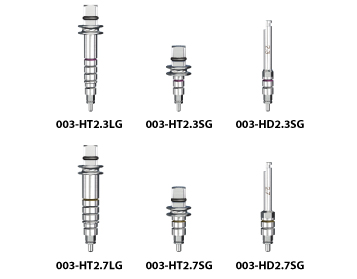

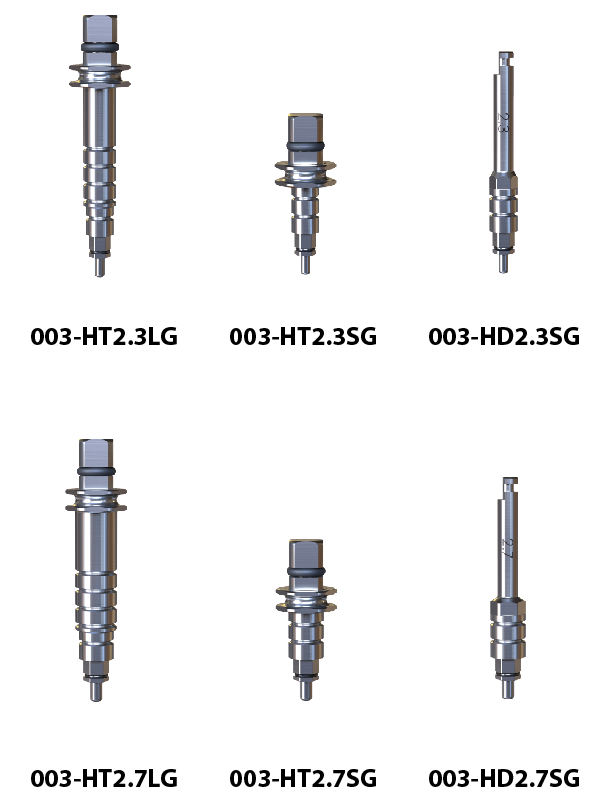

| 商品コード | 品名 （用途） |
| 003-HT2.3LG | 2.3mmヘックスインサーションドライバー L （パーツの落下防止機能付） |
| 003-HT2.3SG | 2.3mmヘックスインサーションドライバー S （パーツの落下防止機能付） |
| 003-HD2.3SG | 2.3mmヘックスインサーションドライバーCA （パーツの落下防止機能付） |
| 003-HT2.7LG | 2.7mmヘックスインサーションドライバー L （パーツの落下防止機能付） |
| 003-HT2.7SG | 2.7mmヘックスインサーションドライバー S （パーツの落下防止機能付） |
|
003-HD2.7SG |
2.7mmヘックスインサーションドライバーCA （パーツの落下防止機能付） |
 |
|
アバットメント締結用 ヘックスドライバー
1.25mmのヘックスドライバー
用途：アバットメントスクリュー、スクリュー固定式上部構造のスクリューの最終締結（トルクレンチとの併用）
003-HT1.25L、003-HT1.25、003-HT1.25Sは頭頂部に4mmスクエアを有し、トルクレンチとの併用が可能です。
| 商品コード | 品名 |
| 003-HT1.25L | 1.25mmヘックスドライバーエクストラロング（最終締結用/全長27mm） |
| 003-HT1.25 | 1.25mmヘックスドライバーL （最終締結用/全長22mm） |
| 003-HT1.25S | 1.25mmヘックスドライバーS （最終締結用/全長18mm） |
| 003-HD1.25 | 1.25mmヘックスツールCA（最終締結用/全長28mm） |
 |
|
スマートベースシステム用のドライバー
※スクリューの軸に対して25度まで傾けられます。
※先端星形
※適応スクリュー：Tri-Grip（Dual-Gripには使用できません。）
| 商品コード | 品名 |
| 003-HD1.3B | 1.3mmオフアクシス CA |
| 003-HD1.3LB | 1.3mmオフアクシスL CA |
| 003-HT1.3B | 1.3mmオフアクシスドライバーM |
| 003-HT1.3LB | 1.3mmオフアクシスドライバーL |
| 003-HT1.3SB | 1.3mmオフアクシスドライバーS |
 |
|
その他器具
★インプラント埋入時の埋入トルク（20-100Ncm）が計測できるレンチはこちら
| 商品コード | 品名 |
| 040-07005 | トルクレンチ20Ncm （補綴用） |
| 003-TW30 | トルクレンチ30Ncm （補綴用） |
| 003-ABH | アバットメントホルダー （補綴用） ※欄外下に動画あり |
| 003-TWE | トルクレンチ 10-90Ncm （外科補綴用） ※欄外下に商品説明表記 |
 |
|
※アバットメントホルダー（003-ABH）は各種アナログを装着し、その先に取り付けたパーツの切削・研磨する際のハンドルとして使用
トルクレンチ 10-90Ncm（ラチェット機能付）
用途： ラチェット機能付。
ゲージ針で埋入および締結トルクを計測します。
4ｍｍスクエア、CA用のアダプター二種が付属します。
【動画】アバットメントホルダー（ABH）使用法

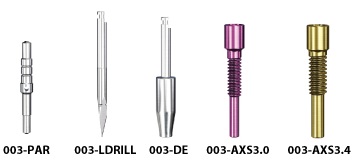

| 商品コード | 品名 （用途） |
| 003-PAR | パラレリングツール2.8/2.3 |
| 003-LDRILL | ロケータードリル2.3 |
| 003-DE | ドリルエクステンダー |
| 003-AXS3.0 | 3.0mmアバットメントリムーバルツール |
| 003-AXS3.4 | 3.4mmアバットメントリムーバルツール |
 |
|
※アバットメントホルダー（003-ABH）は各種アナログを装着し、その先に取り付けたパーツの切削・研磨する際のハンドルとして使用
※アバットメントリムーバルツール（003-AX3.0・003-AX3.4）は1.25mmヘックスドライバー併用となります。

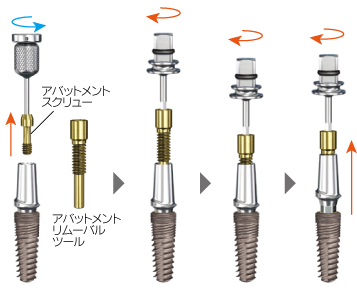

アバットメントリムーバルツール（003-AXS3.0/003-AXS3.4）
用途：固着、噛み込んだアバットメントの取り外し
アバットメントスクリューを除去し、アバットメントリムーバルツール（003-AXS3.0/003-AXS3.4）を
時計回しにアバットメントにねじ込んでいくとアバットメントが持ち上がり、
取り外しが可能となります。
除去用レスキューツール
| 商品コード | 品名 |
| 003-IXT | IXTインプラントリムーバルツール |
| 003-SXT | SXTスクリューリムーバルツール |
 |
|
IXTインプラントリムーバルツール
用途：インプラント除去の際、ネック部のインターナルヘックスにドライバーが嵌合しないケースで使用
レンチにて反時計回しにインプラント内にねじ込んで使用します。
SXTスクリューリムーバルツール
用途：アバットメントスクリュー頭部のヘックスホールにドライバーが嵌合しないケースでのアバットメントスクリューの除去
レンチにて反時計回しにスクリュー頭部のヘックスドライバーホールにねじ込んで使用します。
オプション
| 商品コード | 品名 |
| 040-25001 |
へーベル・メルトンアバットメントホルダーチタン 補綴用パーツのピックアップ、装着に使用します。 |
 |
|
13B1X00053P00025
販売名：ガイドピン 医療機器届出番号：13B1X00053AD0005
販売名：ドライバーツール 医療機器届出番号：13B1X00053AD0006
販売名：レンチ 医療機器届出番号：13B1X00053AD0007
販売名：ドリル 医療機器届出番号：13B1X00053AD0008
販売名：手術用レンチ 医療機器届出番号：13B1X00053P00007
販売名：リムーバルツール 医療機器届出番号：13B1X00053AD0011
