旧ドリル・外科補綴器具

サージカルドリル
外科用器具
補綴・技工用器具
サージカルトレー

サージカルドリル - Legacy System -

3.2mmD インプラント用

商品コード 直径 (mmD) マーキング
003-SD2.3 2.3/2.0 L 6-16mm
003-SD2.3S 2.3/2.0 S 6-10mm (ショートタイプ)
003-SD2.8 2.8/2.3 L 6-16mm
003-SD2.8S 2.8/2.3 S 6-10mm (ショートタイプ)
003-CBD3.2 コーティカルボーンドリル3.2用



3.7mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-SD3.4 3.4/2.8 L 6-16mm
003-SD3.4S 3.4/2.8 S 6-10mm (ショートタイプ)
003-CBD3.7 コーティカルボーンドリル3.7用



4.2mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-SD3.8 3.8/3.4 L 6-16mm
003-SD3.8S 3.8/3.4 S 6-10mm (ショートタイプ)
003-CBD4.2 コーティカルボーンドリル4.2用



4.7mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-SD4.4 4.4/3.8 L 6-16mm
003-SD4.4S 4.4/3.8 S 6-10mm (ショートタイプ)
003-CBD4.7 コーティカルボーンドリル4.7用



5.2mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-SD4.8 4.8/4.4 L 6-16mm
003-SD4.8S 4.8/4.4 S 6-10mm (ショートタイプ)
003-CBD5.2 コーティカルボーンドリル5.2用

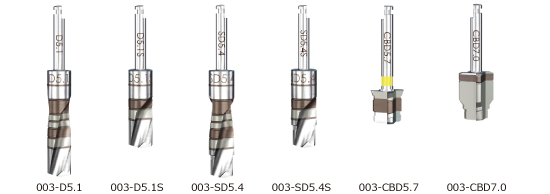

5.7mmD & 7.0mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-D5.1 5.1 L 6-16mm
003-D5.1S 5.1 S 6-10mm (ショートタイプ)
003-SD5.4 5.4/4.8 L 6-16mm
003-SD5.4S 5.4/4.8 S 6-10mm (ショートタイプ)
003-CBD5.7 コーティカルボーンドリル5.7用
003-CBD7.0 コーティカルボーンドリル7.0用

 7.0mmDインプラントを埋入する場合、CBD7.0ドリルを使用する可能性が高いためご注意ください。



外科用器具 - Legacy System -



パーツ着脱用 ヘックスドライバー

 商品コード 品名 (用途)
003-THT1.25 1.25mmテーパードヘックス ドライバー L (パーツの落下防止機能付)
003-THT1.25S 1.25mmテーパードヘックス ドライバー S (パーツの落下防止機能付)
003-HT1.25L 1.25mmヘックスドライバー エクストラロング (最終締結用)
003-HT1.25 1.25mmヘックス ドライバーL (最終締結用)
003-HT1.25S 1.25mmヘックス ドライバーS (最終締結用)
003-HD1.25 1.25mmヘックス ドリル (最終締結用:CA規格)




インプラント埋入用 ツール

 商品コード 品名 (用途)
プラットフォーム3.0mmD用
003-HT2.0LG  2.0mmヘックスインサーションドライバーL (全長30mm/パーツの落下防止機能付)
003-HT2.0SG  2.0mmヘックスインサーションドライバーS (全長18mm/パーツの落下防止機能付)
003-HD2.0SG  2.0mmヘックスインサーションドライバーCA (全長25mm/パーツの落下防止機能付)
プラットフォーム3.5mD4.5mmD用
003-HT2.5LG 2.5mmヘックスインサーションドライバーL (全長30mm/パーツの落下防止機能付)
003-HT2.5SG 2.5mmヘックスインサーションドライバーS (全長18mm/パーツの落下防止機能付)
003-HD2.5SG 2.5mmヘックスインサーションドライバーCA (全長25mm/パーツの落下防止機能付)
プラットフォーム5.7mmD用
003-HT3.0LG 3.0mmヘックスインサーションドライバーL (全長30mm/パーツの落下防止機能付)
003-HT3.0SG 3.0mmヘックスインサーションドライバーS (全長18mm/パーツの落下防止機能付)
003-HD3.0SG 3.0mmヘックスインサーションドライバーL (全長25mm/パーツの落下防止機能付)
003-SSH2.5 2.5mmヘックス ハンドドライバー (パーツの落下防止機能付)
003-FMD   フィクスチャーマウントツールCA




除去用レスキューツール

商品コード 品名
003-IXT IXTインプラントリムーバルツール
003-SXT SXTスクリューリムーバルツール





IXTインプラントリムーバルツール
用途:
・インプラント除去の際、ネック部のインターナルヘックスにドライバーが嵌合しないケースで使用
レンチにて反時計回しにインプラント内にねじ込んで使用します。

SXTスクリューリムーバルツール
用途:
・アバットメントスクリュー頭部のヘックスホールにドライバーが嵌合しないケースでのアバットメントスクリューの除去
レンチにて反時計回しにスクリュー頭部のヘックスドライバーホールにねじ込んで使用します。



その他器具
★インプラント埋入時の埋入トルク(20-100Ncm)が計測できるレンチはこちら

 商品コード 品名 (用途)
003-R ラチェットレンチ
003-FMD フィクスチャーマウントツールCA
003-PAR パラレリングツール2.8/2.3
003-LDRILL ロケータードリル2.3
003-DE ドリルエクステンダー





補綴・技工用器具  - Legacy System -

パーツ着脱用Hexツール
トランスファー・コンフォートキャップ付属 1.25mmD Hexツール使用

 商品コード 品名
003-HT1.25L 1.25mmヘックスドライバーエクストラロング
003-HT1.25 1.25mmヘックスドライバーL
003-HD1.25S 1.25mmヘックスドライバーS
003-HD1.25 1.25mmヘックスドリル(CA規格)






その他器具

★インプラント埋入時の埋入トルク(20-100Ncm)が計測できるレンチはこちら

 商品コード 品名
040-07005 トルクレンチ20Ncm (補綴用)
003-TW30 トルクレンチ30Ncm (補綴用)
003-TW トルクレンチEM 10-90Ncm (外科補綴用)
003-ABH アバットメントホルダー (補綴用)


※アバットメントホルダー(003-ABH)は各種アナログを装着し、その先に取り付けたパーツの切削・研磨する際のハンドルとして使用

トルクレンチEM 10-90Ncm(ラチェット機能付)
用途: 本体に設置されたゲージ針で、埋入および締結トルクを計測(10-90Ncm)
レンチに組み込まれたアダプターには回転ダイアルが付いており、
トルクレンチ機能とは別に、4mmスクエアを有するドライバーヘッド
に装着使用可能。(手指用変換アダプター)



【動画】アバットメントホルダー(ABH)使用法



サージカルトレー - Legacy System -

 商品コード        品名
003-ST

レガシーサージカルトレー











販売名:ガイドピン 医療機器届出番号:13B1X00053AD0005
販売名:ドライバーツール 医療機器届出番号:13B1X00053AD0006
販売名:レンチ 医療機器届出番号:13B1X00053AD0007
販売名:ドリル 医療機器届出番号:13B1X00053AD0008
