旧ドリル・外科補綴器具

サージカルドリル
器具

サージカルドリル - InterActive -

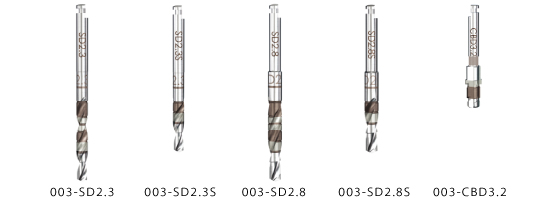

3.2mmD インプラント用

商品コード 直径 (mmD) マーキング
003-SD2.3 2.3/2.0 L 6-16mm
003-SD2.3S 2.3/2.0 S 6-10mm (ショートタイプ)
003-SD2.8 2.8/2.3 L 6-16mm
003-SD2.8S 2.8/2.3 S 6-10mm (ショートタイプ)
003-CBD3.2 3.0/3.9mmD  コーティカルボーンドリル3.2用

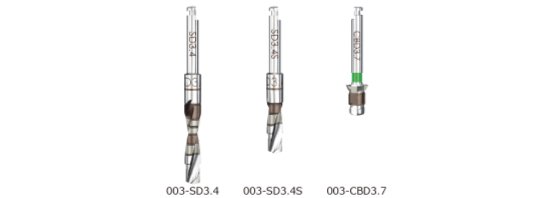

3.7mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-SD3.4 3.4/2.8 L 6-16mm
003-SD3.4S 3.4/2.8 S 6-10mm (ショートタイプ)
003-CBD3.7 3.6/4.9mmD  コーティカルボーンドリル3.7用



4.3mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-SD3.8 3.8/3.4 L 6-16mm
003-SD3.8S 3.8/3.4 S 6-10mm (ショートタイプ)
003-CBD4.2 4.1/4.9mmD  コーティカルボーンドリル4.2用



5.0mmD インプラント用

 商品コード 直径 (mmD) マーキング
003-SD4.4 4.4/3.8 L 6-16mm
003-SD4.4S 4.4/3.8 S 6-10mm (ショートタイプ)
003-CBD4.7 4.6/5.9mmD  コーティカルボーンドリル4.7用





器具 - InterActive -

パーツ着脱用 ヘックスドライバー

1.25mmのデリバリーヘックスドライバー
先端にテーパーが付与され、口腔内でのパーツの落下を防止する。

用途:
・カバースクリュー着脱
・ヒーリングカラー着脱
・アバットメントスクリュー、スクリュー固定式上部構造のスクリューの運搬 等

 商品コード 品名 (用途)
003-THT1.25 1.25mmテーパードヘックス ドライバー L (パーツの落下防止機能付/全長28mm)
003-THT1.25S 1.25mmテーパードヘックス ドライバー S (パーツの落下防止機能付/全長23mm)





インプラント埋入用 ヘックスドライバー

2.3mmのヘックスドライバー
用途:
・インプラント頭部に挿入し、インプラントを埋入(プラットフォーム3.0mmD)
003-HT2.3LG、003-HT2.3SGは頭頂部に4mmスクエアを有し、埋入用ラチェットレンチとの併用が可能です。

2.7mmのヘックスドライバー
用途:
・インプラント頭部に挿入し、インプラントを埋入(プラットフォーム3.4mmD)
003-HT2.7LG、003-HT2.7SGは頭頂部に4mmスクエアを有し、埋入用ラチェットレンチとの併用が可能です。



 商品コード 品名 (用途)
003-HT2.3LG 2.3mmヘックスインサーションドライバー L (パーツの落下防止機能付)
003-HT2.3SG 2.3mmヘックスインサーションドライバー S (パーツの落下防止機能付)
003-HD2.3SG 2.3mmヘックスインサーションドライバーCA (パーツの落下防止機能付)
003-HT2.7LG 2.7mmヘックスインサーションドライバー L (パーツの落下防止機能付)
003-HT2.7SG 2.7mmヘックスインサーションドライバー S (パーツの落下防止機能付)

003-HD2.7SG

2.7mmヘックスインサーションドライバーCA (パーツの落下防止機能付)





アバットメント締結用 ヘックスドライバー

 商品コード 品名
003-HT1.25L 1.25mmヘックスドライバーエクストラロング(最終締結用/全長27mm)
003-HT1.25 1.25mmヘックスドライバーL (最終締結用/全長22mm)
003-HT1.25S 1.25mmヘックスドライバーS (最終締結用/全長18mm)
003-HD1.25 1.25mmヘックスツールCA(最終締結用/全長28mm)




1.25mmのヘックスドライバー
用途:
・アバットメントスクリュー、スクリュー固定式上部構造のスクリューの最終締結(トルクレンチとの併用)
003-HT1.25L、003-HT1.25、003-HT1.25Sは頭頂部に4mmスクエアを有し、トルクレンチとの併用が可能です。




その他器具
★インプラント埋入時の埋入トルク(20-100Ncm)が計測できるレンチはこちら

 商品コード 品名 (用途)
040-07005 トルクレンチ20Ncm
003-TW30 トルクレンチ30Ncm
003-TW トルクレンチEM 10-90Ncm (外科補綴用)
003-ABH アバットメントホルダー


※アバットメントホルダー(003-ABH)は各種アナログを装着し、その先に取り付けたパーツの切削・研磨する際のハンドルとして使用



トルクレンチEM 10-90Ncm(ラチェット機能付)
用途: 本体に設置されたゲージ針で、埋入および締結トルクを計測(10-90Ncm)
レンチに組み込まれたアダプターには回転ダイアルが付いており、
トルクレンチ機能とは別に、4mmスクエアを有するドライバーヘッド
に装着使用可能。(手指用変換アダプター)



【動画】アバットメントホルダー(ABH)使用法



 商品コード 品名 (用途)
003-PAR パラレリングツール2.8/2.3
003-LDRILL ロケータードリル2.3
003-DE ドリルエクステンダー
003-AXS3.0 3.0mmアバットメントリムーバルツール
003-AXS3.4 3.4mmアバットメントリムーバルツール

※アバットメントホルダー(003-ABH)は各種アナログを装着し、その先に取り付けたパーツの切削・研磨する際のハンドルとして使用
※アバットメントリムーバルツール(003-AX3.0・003-AX3.4)は1.25mmヘックスドライバー併用となります。



アバットメントリムーバルツール(003-AXS3.0/003-AXS3.4)

用途:
・固着、噛み込んだアバットメントの取り外し
アバットメントスクリューを除去し、アバットメントリムーバルツール(003-AXS3.0/003-AXS3.4)を
時計回しにアバットメントにねじ込んでいくとアバットメントが持ち上がり、
取り外しが可能となります。


 除去用レスキューツール

商品コード 品名
003-IXT IXTインプラントリムーバルツール
003-SXT SXTスクリューリムーバルツール





IXTインプラントリムーバルツール
用途:
・インプラント除去の際、ネック部のインターナルヘックスにドライバーが嵌合しないケースで使用
レンチにて反時計回しにインプラント内にねじ込んで使用します。

SXTスクリューリムーバルツール
用途:
・アバットメントスクリュー頭部のヘックスホールにドライバーが嵌合しないケースでのアバットメントスクリューの除去
レンチにて反時計回しにスクリュー頭部のヘックスドライバーホールにねじ込んで使用します。


オプション

商品コード        品名
600-00001

ITXトルクメーター100

●ラチェット機能を有します。4mmスクエアを有するヘッドを装着し、
 単純な動作でのインプラント埋入やアバットメント締結を可能にします。
●本体に設置されたゲージ針が、
 埋入および締結トルクを計測します。
●トルクゲージ機能により、20-100Ncmの
 広いレンジでトルクを計測します。
●シンプルな構造で、メンテナンスが容易です。
 ゲージはシンプルな棒バネ式で、メンテナンス不良によるトルク値の誤差が少ない構造です。

040-25001

へーベル・メルトンアバットメントホルダーチタン

補綴用パーツのピックアップ、装着に使用します。
把持状態で固定され、落下を防止します。(チタン製)



13B1X00053AC0001、13B1X00053P00025







販売名:ガイドピン 医療機器届出番号:13B1X00053AD0005
販売名:ドライバーツール 医療機器届出番号:13B1X00053AD0006
販売名:レンチ 医療機器届出番号:13B1X00053AD0007
販売名:ドリル 医療機器届出番号:13B1X00053AD0008
販売名:手術用レンチ 医療機器届出番号:13B1X00053P00007
販売名:リムーバルツール 医療機器届出番号:13B1X00053AD0011
