ゴールドアバットメント（エンゲージ/ノンエンゲージ）
スクリュー固定式 アバットメント
ボールアバットメント



ゴールドアバットメント　- Legacy System -

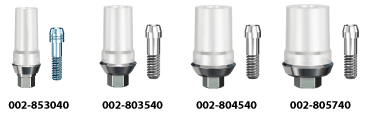

ゴールドアバットメント(エンゲージ）
専用スクリュー1個付属    　1.25mmD Hexツール使用

商品コード	プラットフォーム	カラー部高さ	カラー部直径	専用スクリュー
002-853040	3.0mmD	1.0mm	3.7mm	002-100020
002-803540	3.5mmD	1.0mm	4.7mm	002-100001
002-804540	4.5mmD	1.0mm	5.7mm	002-100001
002-805740	5.7mmD	1.0mm	6.5mm	002-100001

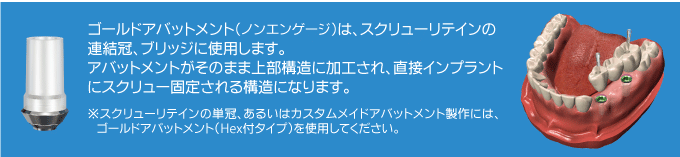

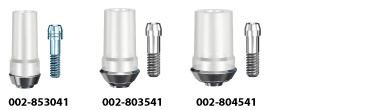

ゴールドアバットメント（ノンエンゲージ）
専用スクリュー1個付属　   1.25mmD Hexツール使用

商品コード	プラットフォーム	カラー部高さ	カラー部直径	専用スクリュー
002-853041	3.0mmD	1.0mm	3.7mm	002-100020
002-803541	3.5mmD	1.0mm	4.7mm	002-100001
002-804541	4.5mmD	1.0mm	5.7mm	002-100001





スクリュー固定式 アバットメント　- Legacy System -

スクリュー固定式 アバットメント
PLトランスファー・アバットメント用キャップ各1個付属　1.25mmD Hexツール使用

商品コード	プラットフォーム	カラー部高さ	カラー部直径
002-853061	3.0mmD	1.0mm	5.0mm
002-853062	3.0mmD	2.0mm	5.0mm
002-853064	3.0mmD	4.0mm	5.0mm
002-803561	3.5mmD	1.0mm	5.0mm
002-803562	3.5mmD	2.0mm	5.0mm
002-803564	3.5mmD	4.0mm	5.0mm
002-804561	4.5mmD	1.0mm	5.0mm
002-804562	4.5mmD	2.0mm	5.0mm
002-804564	4.5mmD	4.0mm	5.0mm
002-805761	5.7mmD	1.0mm	5.7mm
002-805762	5.7mmD	2.0mm	5.7mm
002-805764	5.7mmD	4.0mm	5.7mm



スクリュー固定式 アバットメント 角度付き15°・30°
専用スクリュー・PLトランスファー・アバットメント用キャップ各1個付属　1.25mmD Hexツール使用

プラットフォーム	カラー部高さ（高位）	15° 商品コード	30° 商品コード	専用スクリュー
3.0mmD	2.5mm	002-85306215S	―	002-100020S
3.0mmD	3.5mm	002-85306315S	002-85306330S	002-100020S
3.0mmD	4.5mm	―	002-85306430S	002-100020S
3.5mmD	2.0mm	002-80356215S	―	002-100001S
3.5mmD	3.0mm	002-80356315S	002-80356330S	002-100001S
3.5mmD	4.0mm	002-80356415S	002-80356430S	002-100001S
3.5mmD	5.0mm	―	002-80356530S	002-100001S
4.5mmD	2.0mm	002-80456215S	―	002-100001S
4.5mmD	3.0mm	002-80456315S	002-80456330S	002-100001S
4.5mmD	4.0mm	002-80456415S	002-80456430S	002-100001S
4.5mmD	5.0mm	―	002-80456530S	002-100001S
※低位は15°：－1.0mm、30°：－2.5mm





スクリュー固定式 アバットメント 印象用パーツ他
1.25mmD Hexツール使用

商品コード	品名
002-100006D	スクリュー固定式 アバットメント アナログ チタン
002-100062	スクリュー固定式 アバットメント トランスファー（オープン）
002-100063	スクリュー固定式 アバットメント トランスファー（クローズ）
002-100068	スクリュー固定式 アバットメント PLトランスファー2イリ
002-400013	スクリュー固定式 アバットメント用 キャップ　2イリ
002-100014	SRAトランスファースクリューオープンD1.8  2イリ
002-100015	SRAトランスファースクリュークローズD1.8  2イリ
003-100009P	スキャンアダプタースクリュー固定式アバットメント用 ※本スキャンアダプターのライブラリーはこちらにご登録後、ダウンロードできます。https://store.implantdirect.eu/default/customer/account/login/





スクリュー固定式 アバットメント 共通コンポーネント
1.25mmD Hexツール使用

商品コード	品名
002-100005	コーピングスクリュー 2イリ（交換用）
002-100067	ゴールド＆プラスチック コーピング
002-100069	チタンテンポラリーコーピング
002-100070S	アングルド用ボールトップ
002-100088	ボールアバットメントフィメールセット





ボールアバットメント　- Legacy System -

ボールアバットメント　ボールアバットメントトランスファー・アバットメント用キャップ各1個付属　1.25mmD Hexツール使用

商品コード	プラットフォーム	カラー部高さ
002-803572	3.5mmD	2.0mm
002-803574	3.5mmD	4.0mm
002-804572	4.5mmD	2.0mm
002-804574	4.5mmD	4.0mm
002-805772	5.7mmD	2.0mm
002-805774	5.7mmD	4.0mm

	※ボールアタッチメントのフィメールセットは別売りです。 アバットメントご購入時に併せてご発注ください。



ボール アバットメント コンポーネント

商品コード	品名
002-100081	ボールアタッチメント ハウジング 2イリ
002-100082	ボールアタッチメント ナイロンライナー 2イリ
002-100088	ボールアタッチメント フィメールセット
002-100083	ナイロンライナー トランスファー 2イリ
002-100084	ボールアバットメント トランスファー 2イリ
002-100085	ボールアバットメント アナログ
002-100087	ボールアバットメント用 キャップ 2イリ
003-100086	ボールアバットメント ツールセット





【動画】ボールアバットメント ツールセット使用方法（ライナーインサーション＆リーミングツール）









販売名：Legacy1インプラント　医療機器承認番号：22600BZI00012000
販売名：Legacy2.3インプラント　医療機器承認番号：22700BZI00018000
販売名：IDインプラント用可撤式コンポーネント　医療機器承認番号：22600BZI00016000
販売名：IDインプラント用ボールアタッチメント　医療機器認証番号：225AMBZI00008000
販売名：アナログ　医療機器届出番号：13B1X00053AD0001
販売名：キャスタブルコーピング　医療機器届出番号：13B1X00053AD0002
販売名：トランスファー　医療機器届出番号：13B1X00053AD0003
